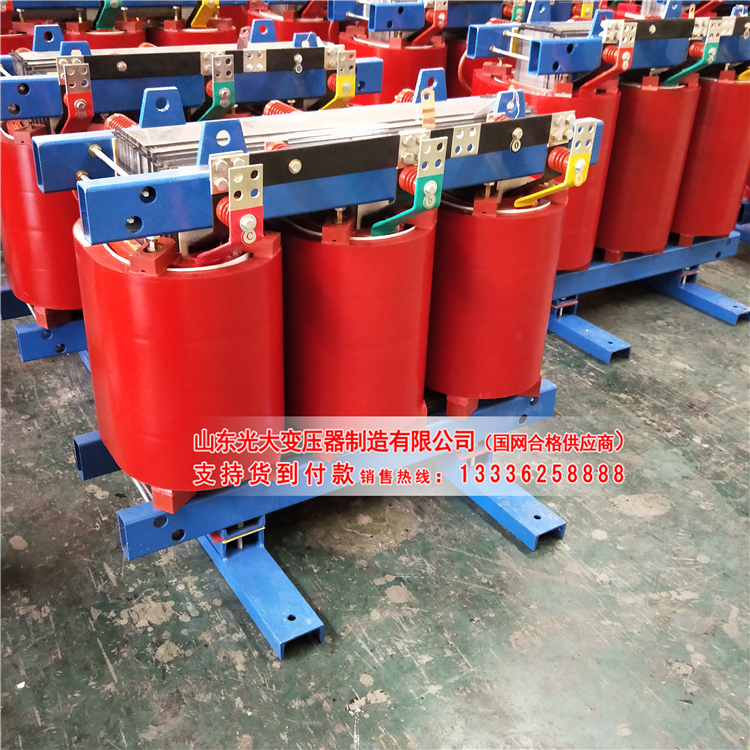

SCB10干式变压器(带外壳)

2016-09-10 点击量:78370

      SCB10干式变压器(带外壳)具有安全,阻燃防火,无污染,可直接安装在负荷中心。免维护、安装简便。防潮性能好,停运后不经预干燥即可投入运行。损耗低,局部放电量低、噪音小、强迫风冷条件下可以120% 额定负载运行。自己备有完善的温度保护控制系统,为变压器安全运行提供可靠保障。该产品的可靠性指标已经达到先进水平。


产品特点:

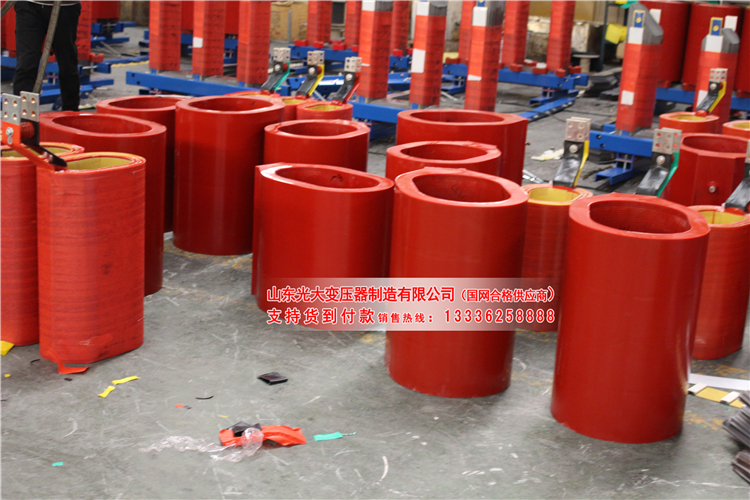

  1.线圈采用铜导线缠绕或箔绕,以玻璃纤维增强,环氧树脂不加填料真空干燥脱气脱湿整体浇注,机械强度高,抗短路,耐冲击能力强。

  2.高压绕组首末端及中间分接抽头采用铜嵌件预埋结构,钢性好,便于调档,美观整齐。

  3.铁芯采用优质晶粒取向冷轧硅钢片叠制,45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖,耐潮湿,防锈,降噪。

  4.铁芯、夹件和线圈之间采用弹性件夹紧,使线圈处于稳定压紧状态,以降低噪音。

  5.变压器按自冷设计,整体浇注的高(低)压线圈筒壁内部预留有纵向通风道,可配备强迫风冷装置(冷却风机),采用强迫风冷装置后,可提高输出容量20%。

  6.配有温控器,在低压线圈顶部的预埋孔内放置铂电阻(PtlOO)。以监测变压器绕组温升,自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能,为干式变压器提供可靠的过载保护装置,从而提高干式变压器运行的安全性。



  结构特点:

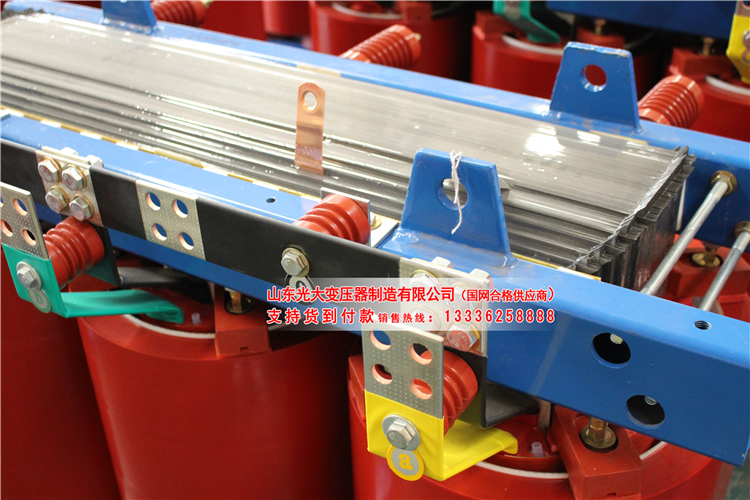

  铁芯:铁芯选用进口优质冷轧硅钢片,三阶全斜接缝结构,芯柱采用F级无纬带绑扎,铁芯表面采用环氧树脂包封,降低了空载损耗,空载电流和铁皮噪声,夹件和紧回件经特殊表面处理,使产品外观质量有了进一步提高。

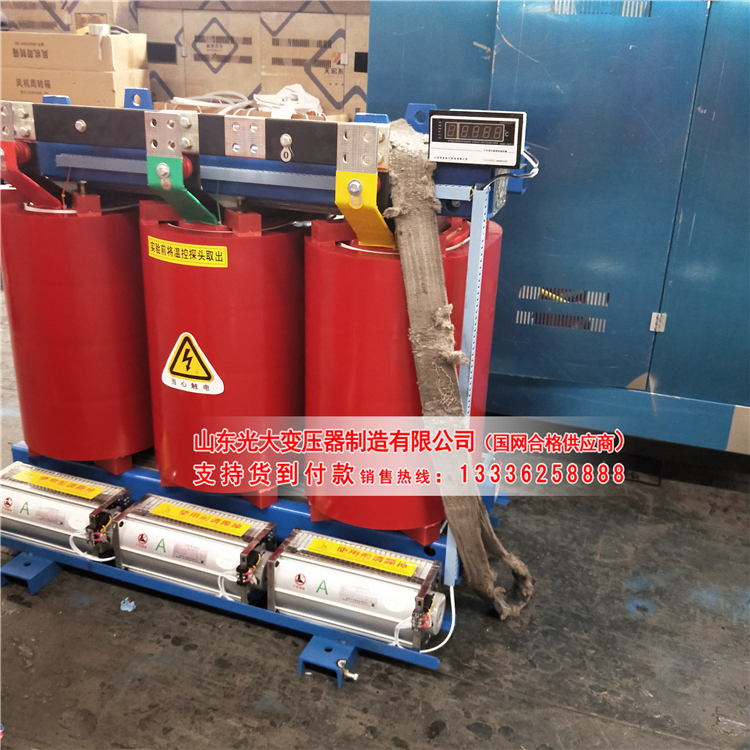

  温控系统和风冷系统:采用横流顶吹式冷却风机,该冷却风机具有噪声小,风压高,外形美观等特点,增强了变压器的过载能力。温度控制采用智能温控仪,提高了变压器运行安全可靠性。

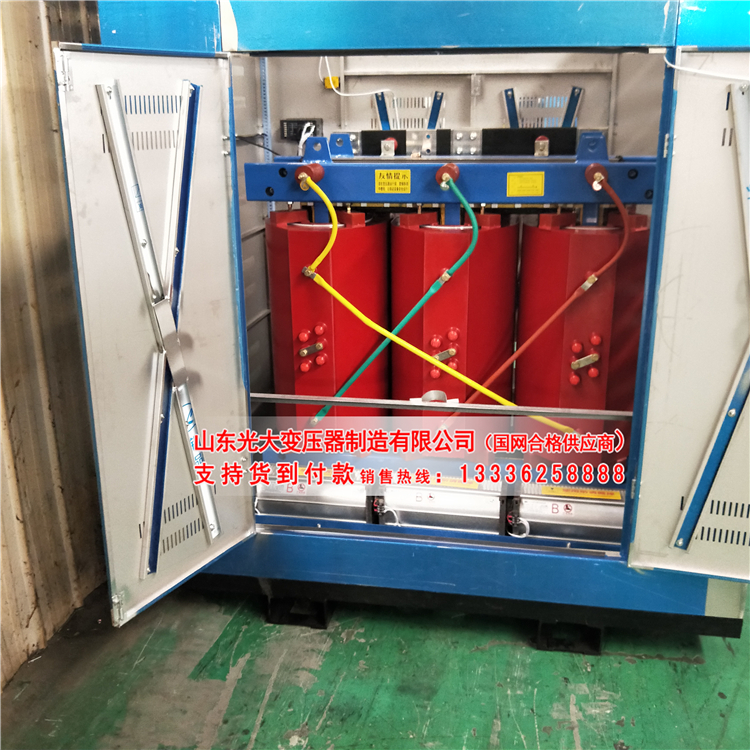

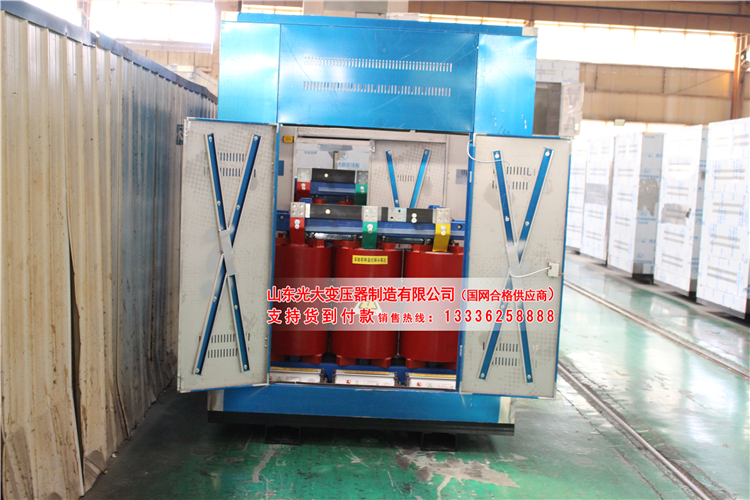

  保护外壳和出线母排:保护外壳对变压器作进一步安全保护,防护等级有IP20、IP23等。外壳材料有铝合金、冷轧钢板,不锈钢等供用户选择。低压出线用标准母线排出线,侧出线和顶出线均可,也可为用户设计特殊出线方式。

  SCB10-630/10-0.4干式变压器执行标准:

  GB1094.11-2007 干式电力变压器

  GB/T10228-2008 干式电力变压器技术参数和要求

  GB1094.10-2003 电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙

  JB/T10008-2004 6~500KV级变压器声级

  JB/T56009-1998 干式电力变压器产品质量分等



  功能特点:

  1、高压绕组用铜线,低压绕组用铜线或铜箔绕制,玻璃纤维毡填充包绕,真空状态下用不加填料的环氧树脂浇注,固化后形成坚固的圆筒形整体,机械强度高,局部放电小,可靠性高;

  2、阻燃、防爆、不污染环境。缠绕线圈的玻璃纤维等绝缘材料具有自熄特性,不会因短路产生电弧,高热下树脂不会产生有毒有害气体;

  3、线圈不吸潮,铁心夹件有特殊的防蚀保护层,可在100%相对湿度和其它恶劣环境中运行。间断运行无须去潮处理;

  4、抗短路、雷电冲击水平高;

  5、线圈内外侧树脂层薄,散热性能好。冷却方式一般采用空气自然冷却(AN)。对于任何防护等级的变压器,都可配置风冷系统(AF),以提高短时过载能力,确保安全运行;

  6、损耗低,节电效果好.运行经济,可免维护;

  7、体积小,重量轻,占地空间少,安装费用低,不须考虑排油池、防火消防设施和备用电源等;

  8、因无火灭、爆炸之虞,可分散安装在负荷中心,充分靠近用电点,从而降低线路造价和节省昂贵的低压设施费用。
