电弧炉变压器是怎样进行调压的

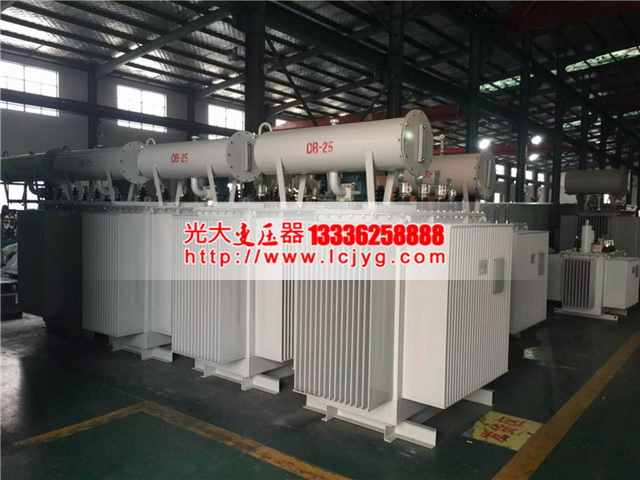

　　给用于钢铁冶炼的电弧炉供电的专用变压器。容量大，结构复杂，技术要求较高。其副边电压低，一般从数十伏到数百伏，并要求能在较大范围内调节;副边电流往往达数千至数万安。

　　此外在钢铁冶炼中,熔化期需要功率大,要求变压器能在2小时内有20%的过载能力。在炼钢过程中，由于炉料的倒塌容易造成电极短路，所以电弧炉变压器的原边应串入限流电抗器，或使其具有较大 电炉变压器

　　的阻抗，以限制短路电流。

　　电炉运行时还要求供电的变压器能调节电压。电炉变压器的调压方式有两种。

　　①直接调压法：在变压器原绕组上，引出抽头接分接开关。在原边三相之间还可用△-Y换接来实现副边电压调节。△-Y换接是一种很经济的调压方式，在不改变原边匝数的基础上,就能将副边电压降低到原来的1/ 。因每相绕组有9个抽头，加上△-Y换接,总共能得到2×9即18级电压。

　　②间接调压法：图中所示是带串联变压器的间接调压方法。 主变压器1是一台三绕组变压器(见多绕组变压器),

　　1绕组是高压绕组,接到电网;

　　2绕组是带抽头的绕组，通过分接开关与串联变压器Ⅱ的原绕组4串联;

　　3绕组与串联变压器Ⅱ的副绕组5串联,对电炉负载供电。通过分接开关改变串联变压器Ⅱ的原边电压，能使3、5绕组输出的电压发生变化。接到负载上的3、5绕组，一般只有1～2匝，通常由铜或铝板制成8字形线圈。
